天河智慧城弱电综合布线工程

[ 字号: ] [ 关闭 ] 2019-04-01 作者:www.jinyangit.com 浏览次数:Loading...

关键词:综合布线工程



天河智慧城综合布线工程,工程施工面积为800平方/层*4层楼,内容涵盖有线网络系统、无线覆盖系统、集团电话系统、监控系统、门禁考勤系统、投影系统、漫游刷卡打印系统、联网广告展示系统;


弱电综合布线工程规划设计点位:网络点位460个,集团电话点位230个,联网指纹人脸识别门禁8套含考勤,领导办公以独立门禁40套、无线覆盖系统AP点位24个,监控点位19个、投影系统8台;


机房网络电话安装过程:

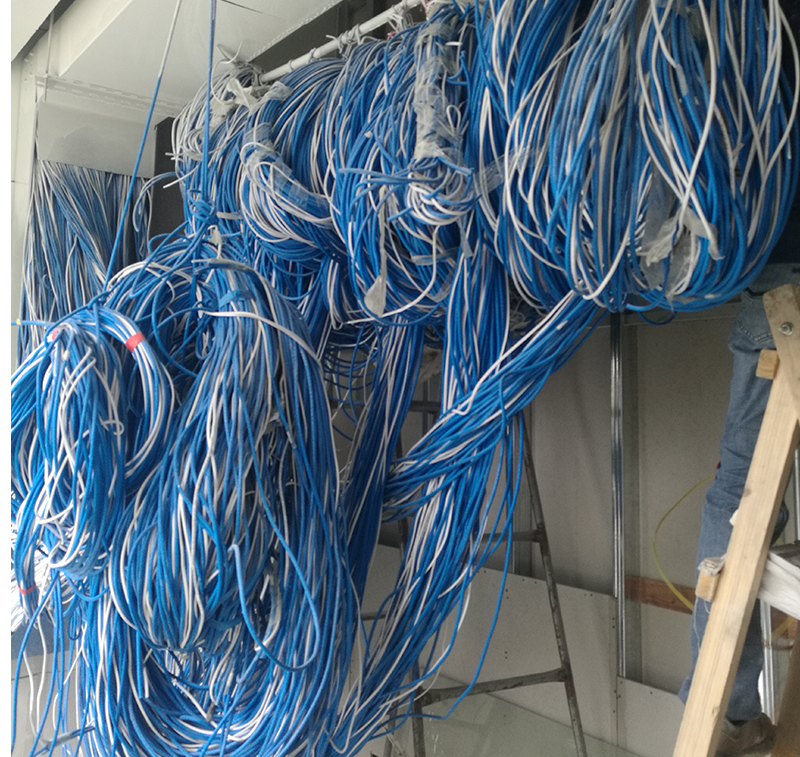

1、机房网络布线,线路使用的六类千兆非屏蔽网线,电话布线使用四芯纯铜电话线

办公室网络布线

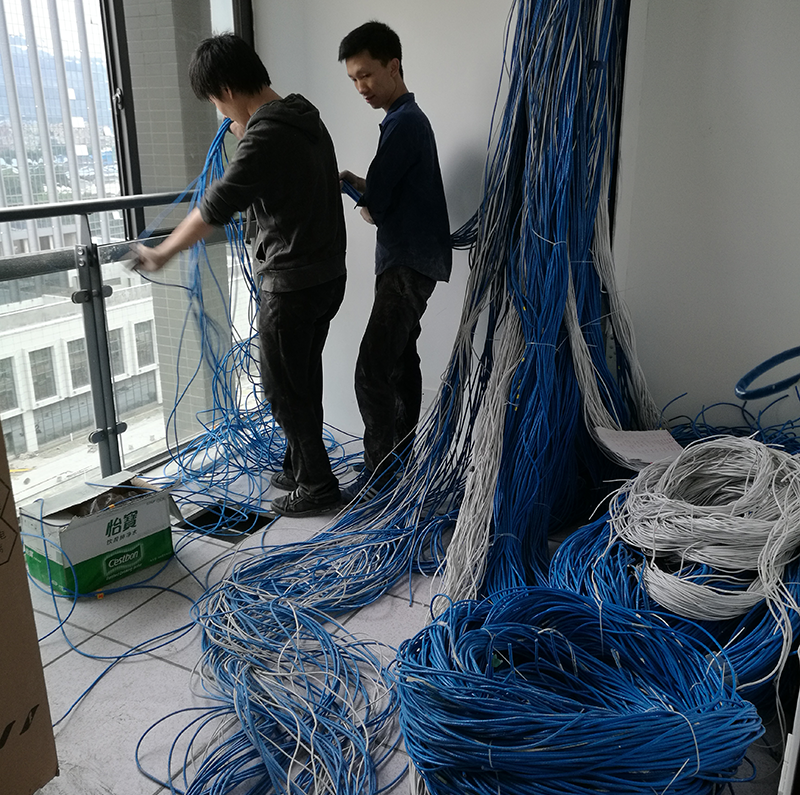

2、安装网络机柜前,将网络线路按标记整理分线,电话线路整理、分线

弱电综合布线工程

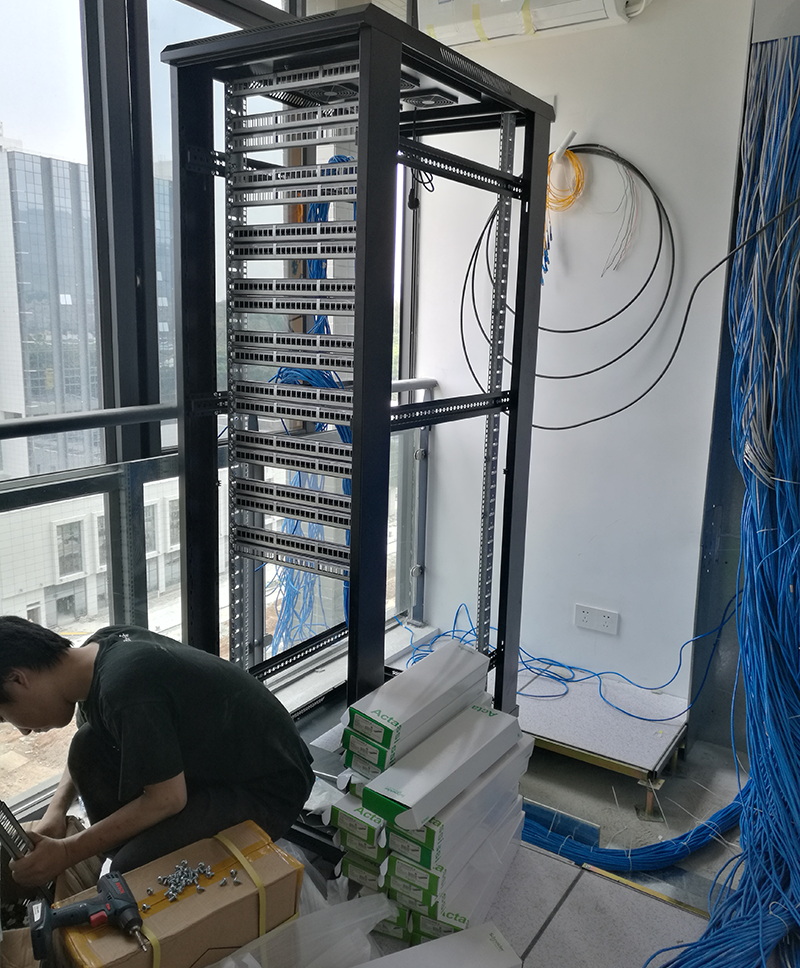

3、网络线路整理完成后,开始安装网络机柜、安装机柜配线架等,网络配线架选用施耐德六类千兆配线架

机房网络安装

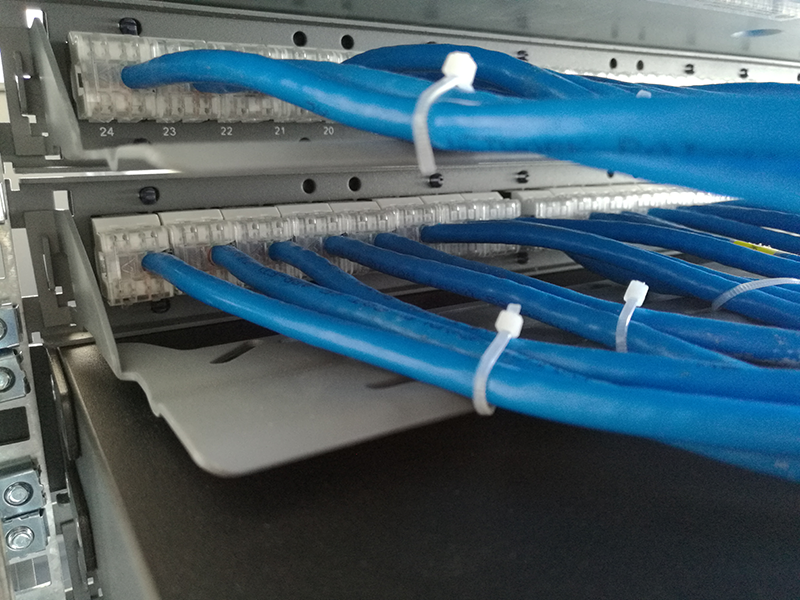

4、弱电布线安装工程网络配线架安装完成后,线路打线完成,网络线路理线打线采用正向理线方式,确保内部线路一样美观

网络布线正向理线

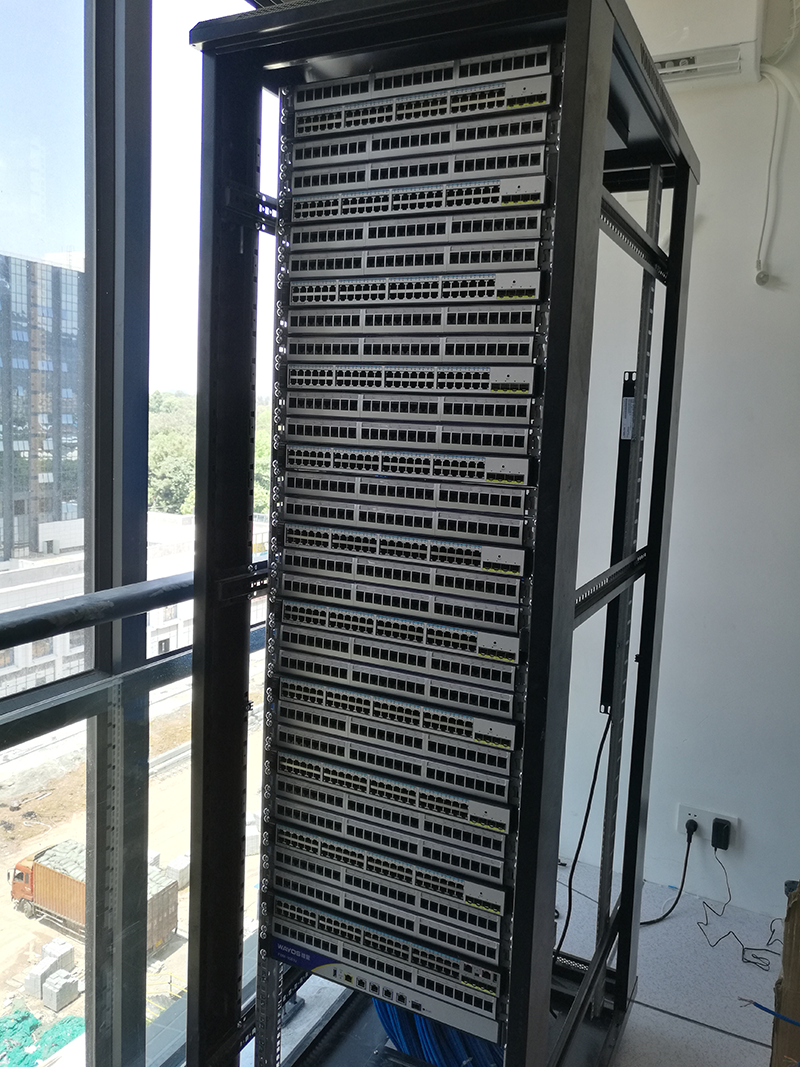

5、网线布线安装后,配线架背后效果

机房布线工程

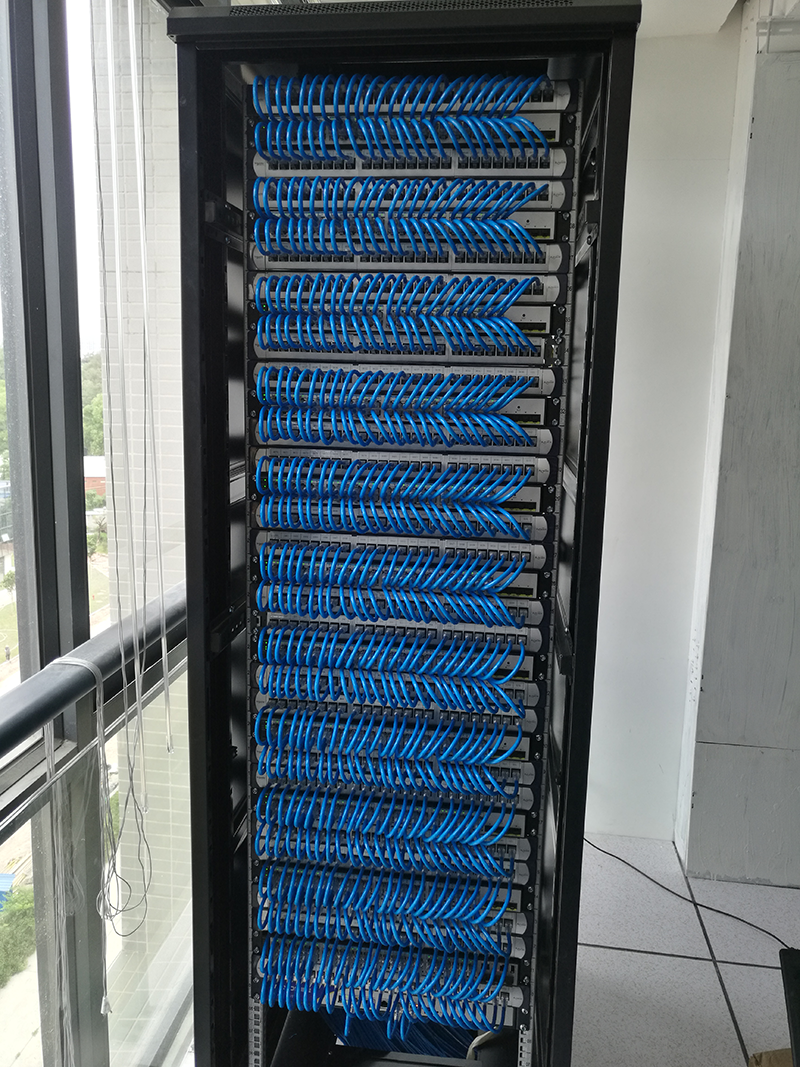

6、机柜配线架安装完成后,连接网络跳线

弱电综合布线施工

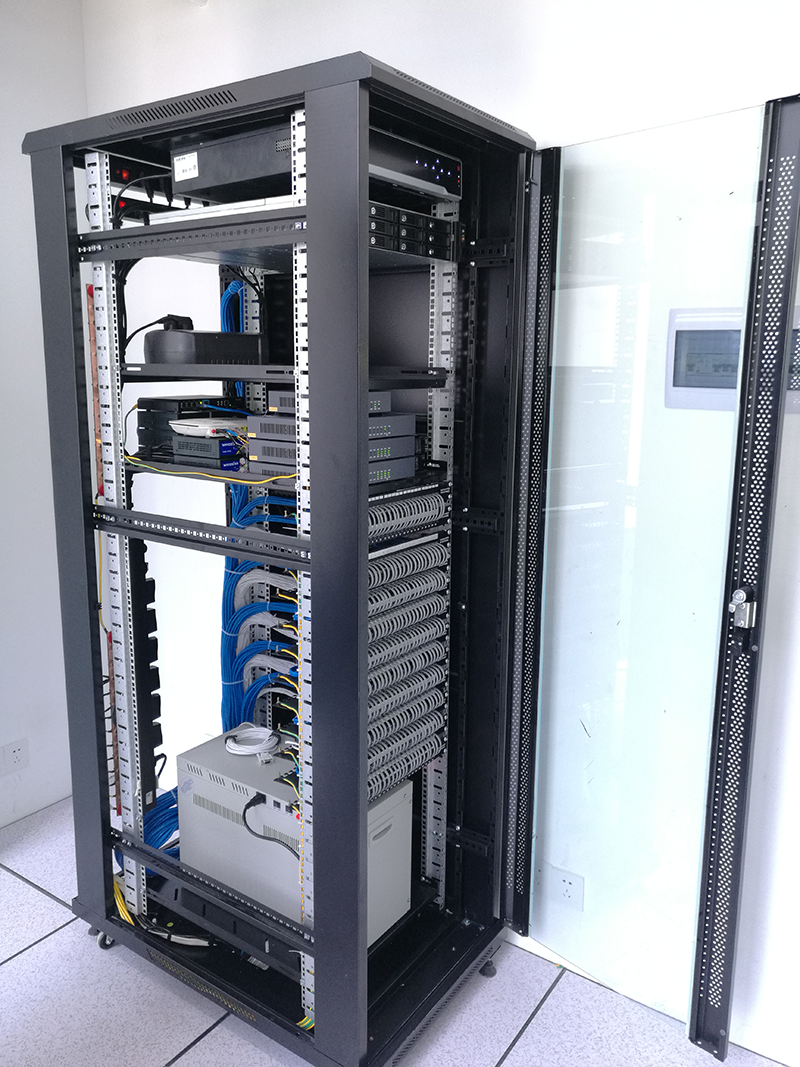

7、电话布线安装,电话机柜线路及设备安装后效果

电话布线安装

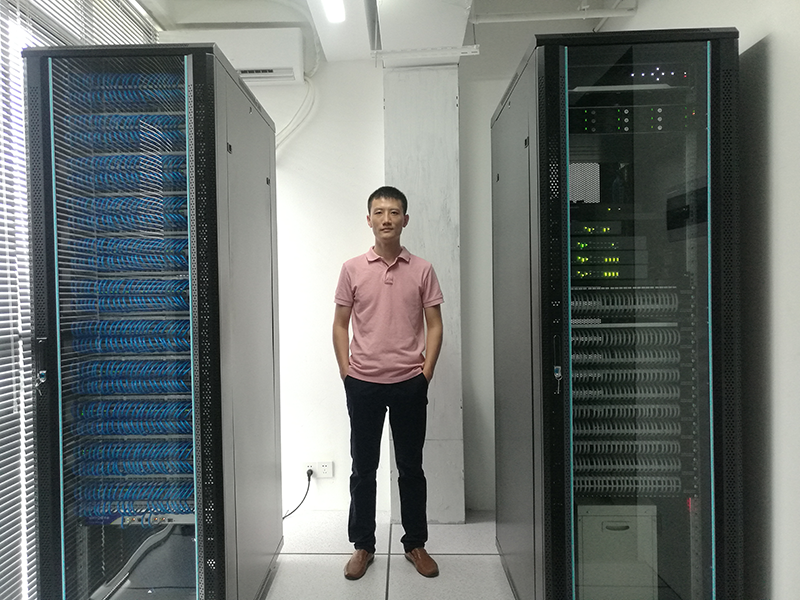

8、弱电综合布线安装最终效果图,其它工程施工内容稍后待续

广州综合布线
